靜態讀寫存貯器( SRAM )
2017-09-12 15:56:17
1.概述
靜態讀寫存貯器(SRAM)使用十分方便，在微型計算機領域獲得了極其廣泛的應用。現以一塊典型的SRAM芯片為例說明其外部特性及工作過程。

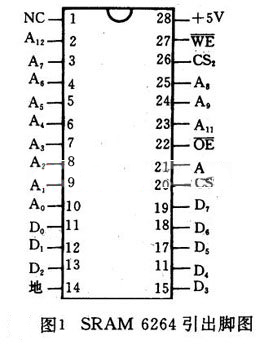

(1) 8K×8bit的CMOSRAM芯片 ① 引線功能。6264(6164)有28條引出線，它們包括：A0~A12為13條地址信號線。D0~D7為8條雙向數據線。CS2為兩條選片信號的引線。

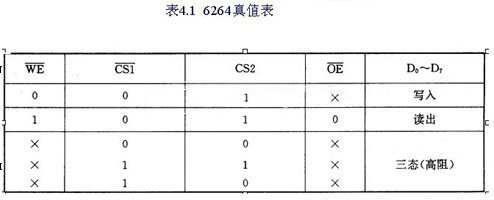

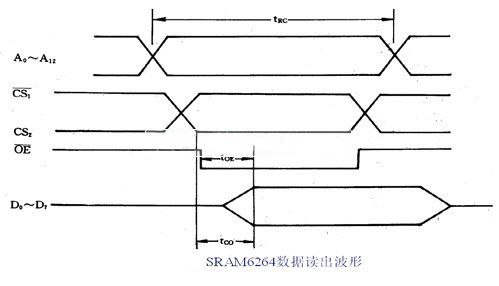

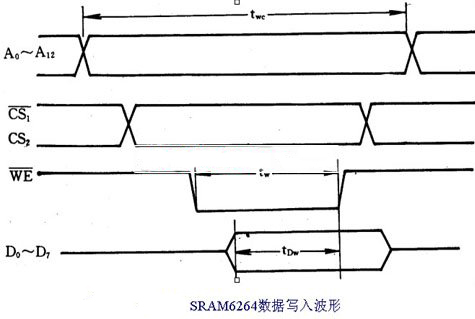

NC為沒有使用的空腳。芯片上還有+5V電壓和接地線。 ② 6264(6164)的工作過程。
2. 連接使用
(1) 全地址譯碼方式

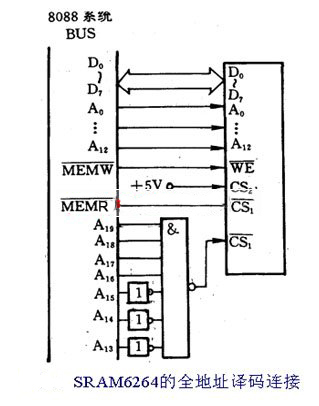

從下圖可以看到，6264這一8KB的芯片唯一地占據從F0000H到F1FFFH這8KB內存空間；芯片的每一個存貯單元唯一地占據上述地址空間中的一個地址。
該圖用在CPU最大模式下。
(2)部分地址譯碼方式

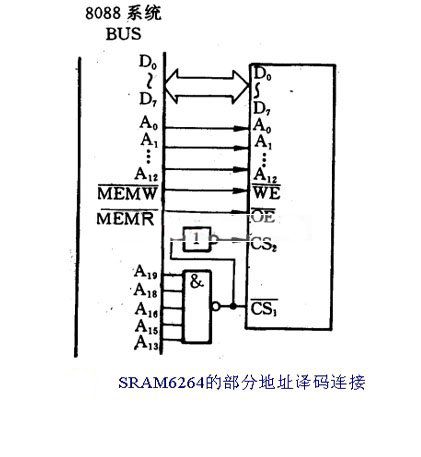

首先，讓我們看一下下圖所示的6264的連接圖。
分析下圖所示的連接圖，可以發現，此時的8KB芯片6264所占據的內存地址空間為
DA000H~DBFFFH
DE000H~DFFFFH
FA000H~FBFFFH
FF000H~FFFFFH

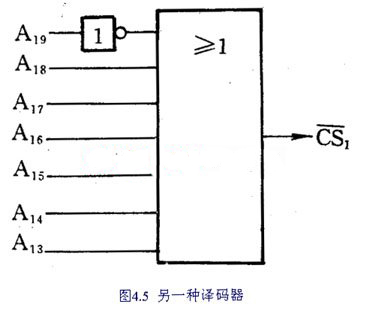

(3) 譯碼器電路
在工程上常用的譯碼電路還有如下幾種類型：
①利用廠家提供的現成的譯碼器芯片。
②利用廠家提供的數字比較器芯片。
③利用ROM做譯碼器。
④利用PLD。
3. 靜態RAM連接舉例

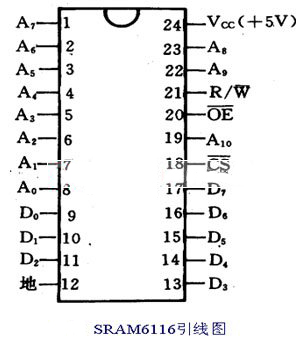

下圖中，使用一塊3-8譯碼器芯片(74LS138或8205)，將兩片6116所占的內存地址范圍安排在7C000H~7CFFFH。
4.等待的實現
在存貯器芯片的連接使用中，由于采用了要求的定時時間比較長的芯片或由于總線的時間延遲過大等原因，CPU提供的定時時間不能滿足存貯器芯片的要求，
使CPU無法正確地讀寫存貯器。這就要求電路的設計者采取適當的措施來解決。
